Konwerter mikrofonowy

Teraz łatwo można rozszerzyć wejście MADI na przełącznikach ATEM, dzięki czemu można dodać wiele mikrofonów lub zewnętrznych mikserów audio. Konwerter mikrofonowy ATEM po prostu podłącza się do portu ATEM Television Studio MADI (sprzedawany oddzielnie), więc nie jest wymagana złożona konfiguracja, a dodatkowe jednostki można nawet połączyć łańcuchowo. Każdy konwerter ma 4 wejścia analogowe, które mają zasilanie Phantom 48V.

Konstrukcja cechuje się niesamowitą jakością dźwięku przy wyjątkowo niskim poziomie szumów. Dodatkowo urządzenie wyróżnia się szerokim zakresem dynamiki i bardzo niskimi zniekształceniami. Konwerter wykorzystuje nawet 8 oddzielnych przetworników ADC na każdym oddzielnym wejściu, które współpracują ze sobą w celu rozszerzenia zakresu dynamicznego. Istnieje również wyjście monitorujące HDMI.

Wysokiej klasy konwerter

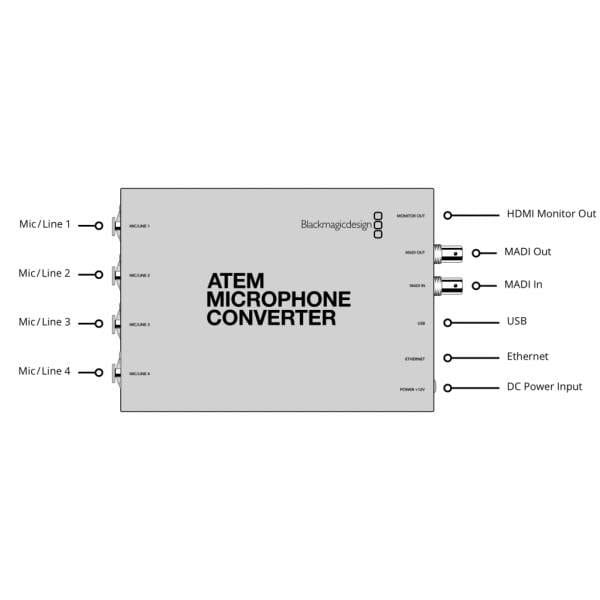

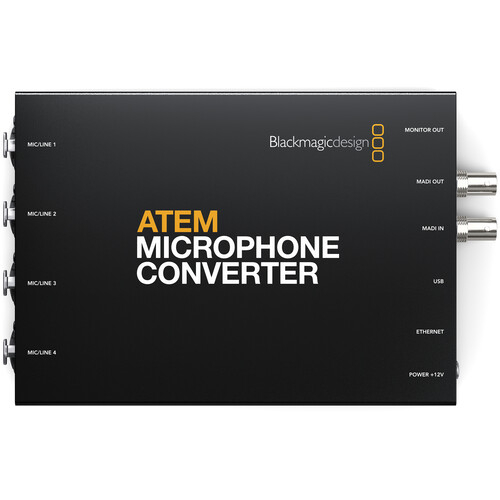

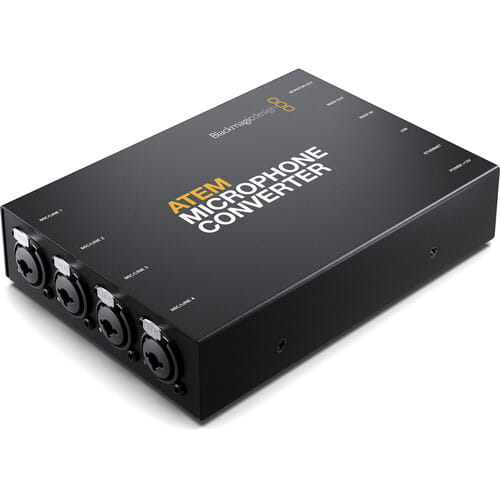

ATEM Microphone Converter ma prostą konstrukcję podobną do innych konwerterów BlackMagic. Posiada gniazda wejściowe XLR/TRS umożliwiające podłączanie kabli XLR lub jack. Zawiera również wyjście MADI z przekonwertowanym dźwiękiem, a także wejście MADI, które umożliwia łańcuchowe łączenie wielu konwerterów mikrofonowych ATEM, dzięki czemu można osadzić ponad 4 kanały audio w jednym połączeniu MADI.

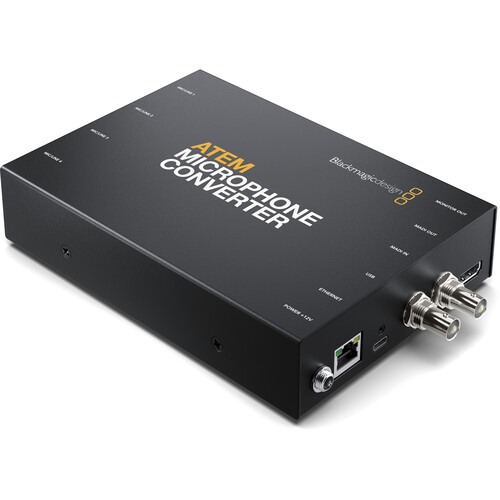

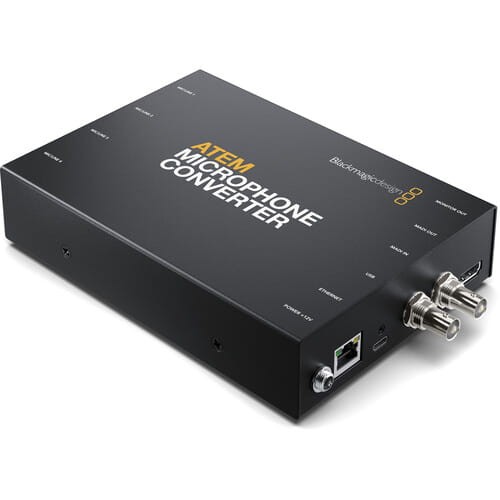

Istnieje również połączenie zasilania 12 V DC oraz USB i Ethernet pozwalające na zdalne administrowanie i aktualizowanie oprogramowania. Przełączniki umożliwiają sterowanie poziomami wejściowymi dźwięku mikrofonu/linii i włączenie zasilania Phantom +48V.

Połączenie MADI dla wielokanałowego dźwięku

MADI, czyli wielokanałowy interfejs cyfrowy audio, to wielokanałowe łącze audio znormalizowane jako AES10 przez Audio Engineering Society (AES) i definiuje format danych dla interfejsu dla wielu kanałów cyfrowego dźwięku. Wyjście MADI przetwornika mikrofonowego ATEM osadza 4 wejścia analogowe jako kanały MADI 1, 2, 3 i 4. ATEM Microphone Converter zawiera również wejście MADI, które służy do zapętlania wielu konwerterów, które przydadzą się, gdy potrzebnych jest więcej niż 4 kanały audio na 1 złączu MADI. Oznacza to, że jeśli drugi konwerter jest podłączony do innego wjeśćia, konwerter upstream ułoży swoje 4 kanały powyżej 4 kanałów na dalszym konwerterze.

Znakomita konwersja analogowo-cyfrowa

Każdy analogowy kanał wejściowy ma ultra niski poziom szumów. Urządzenie wykorzystuje przedwzmacniacz o stały wzmocnieniu skalowany w celu napędzania ADC audio o wysokim zakresie dynamiczny, co całkowicie eliminuje użycie przedwzmacniacza mikrofonu analogowego w konstrukcji, dzięki czemu wejście nie ucierpi z powodu uciążliwych dźwięków.

ATEM Microphone Converter wykracza poza konwencjonalną praktykę projektowania w branży audio polegającą na użyciu indywidualnego ADC audio, ponieważ każde wejście implementuje konwersję analogowo-cyfrową przy użyciu 8 ADC o wysokim zakresie dynamicznym, działając łącznie jako jeden ADC audio o bardzo wysokim zakresie dynamicznym. Oznacza to, że zakres dynamiczny każdego kanału wejściowego to niesamowity wynik 131 dB (A). Dodatkowo oferuje niewiarygodnie niskie zniekształcenia wynoszące zaledwie 0,002%.

Monitorowanie HDMI z przewijanymi wykresami audio

ATEM Microphone Converter zawiera również wyjście do monitorowania wideo HDMI, dzięki czemu można podłączyć prosty telewizor lub monitor komputerowy, aby uzyskać pełen podgląd. Zawiera 4 przewijane wykresy audio, które ukazują ostatnie 60 sekund. Istnieją również mierniki audio pokazujące poziom na złączu wejściowym.

Każdy kanał zawiera również niestandardowy zestaw etykiet a pomocą narzędzia programowego. Istnieją również wskaźniki pokazujące ustawienia przełącznika wyboru wejścia mikrofonu/linii i zasilania fantomowego. Dodatkowo, jeśli stosowane są konwertery łańcuchowe, wyjście monitorujące dostosowuje się i wyświetli więcej niż 4 kanały. Możesz nawet ustawić nazwę konwertera, która będzie wyświetlana w trakcie monitorowania.

• Cechy produktu:
• konwerter mikrofonowy
• wejście MADI
• 4 wejścia analogowe z zasilaniem Phantom +48 V
• znakomita jakość dźwięku
• wyjątkowo niski poziom szumów
• 8 oddzielnych przetworników ADC
• możliwość połączenia zasilania 12 V DC oraz USB i Ethernet
• niskie zniekształcenia wynoszące zaledwie 0,002%
• niski poziom stałego szumu o -129 dB
• 32-bitowa głębia dźwięku RAW
• cyfrowy przedwmacniacz
• wykresy audio
