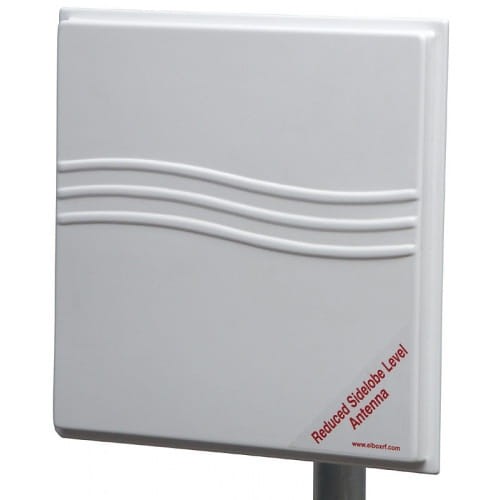

Antena panelowa o niskim poziomie listków bocznych, 23 dBi, 5 GHz

• Pasmo pracy: 5.15 - 5.85 GHz
• Zysk: 23 dBi
• Tłumienie listków bocznych >= 20 dB
• Niski poziom polaryzacji zakłócających
• Bardzo niski poziom promieniowania wstecznego
• Wodoszczelna
• Wymiary: 33 x 33 x 4 [cm]

Antena została zaprojektowana jako macierz 64 elementów promieniujących, połączonych mikropaskowymi liniami zasilającymi. Celem obniżenia poziomu listków bocznych, zastosowano zasilanie z podziałem mocy.

W zakresie częstotliwości 5.6 - 5.85 GHz antena wykazuje dużą wartość tłumienia listków bocznych,

a wartość maksymalną tego tłumienia osiąga w zakresie 5.7 GHz. W tym wąskim przedziale częstotliwości, tłumienie listków bocznych osiąga wartość >= 25 dB, co jest wyjątkowo dużą wartością jak na antenę stosowaną w sieciach WLAN - WiFi.

W trakcie nadawania - TX - antena zdecydowanie obniża poziom promieniowania/zakłóceń w kierunkach innych niż kierunek wiązki głównej. Ponieważ charakterystyka przestrzenna anteny nie ulega zmianie, gdy antena jest "odbiornikiem", ograniczono również poziom odbieranych zakłóceń.

Sugeruję używanie tego zakresu (5.6 - 5.85 GHz) dla dalekosiężnych połączeń lub dla zastosowania tej anteny jako klienckiej w bardzo zakłóconym radiowo środowisku.

Parametry Elektryczne

• Częstotliwość pracy: 5.15 - 5.85 GHz
• Zysk: 23 dBi
• Impedancja falowa: 50 Ohm
• VSWR: <=2.0
• HPBW płaszczyzna wektora E: 11° (5.6 - 5.85 GHz)
• HPBW płaszczyzna wektora H: 11° (5.4 - 5.85 GHz)
• Poziom promieniowania wstecznego: <= -35 dB. Patrz charakterystyki
• Tłumienie polaryzacji skrośnych: >30 dB. Patrz charakterystyki
• Moc maksymalna dostarczona do gniazda: 15 W
• Ochrona przed elektrycznością statyczną: Uziemiona dla prądu stałego

Parametry Mechaniczne

• Technologia: Mikropaskowa, macierz 8x8 elementów
• Złącze zasilające: N, Żeński, przetestowany do 12 GHz
• Wymiary: 330x330x35 mm, ze złączem
• Osłona dielektryczna: PVC, biały, bez pokrycia
• Podstawa: Stop aluminium
• Konstrukcja: Całkowicie wodoodporna
• Temperatura pracy: -30 to +50 C
• Zestaw montażowy: Dołączony do anteny - dostosowany do masztu o średnicy 20-50mm
• Masa anteny: 1.1 kg, razem z zestawem mocującym
